SAAG Sound bandpass 4 "

ตู้ bandpass 4 " เล็ก ๆ เสียงดี เหมาะสำหรับฟังในห้องพื้นที่ไม่กว้างนัก

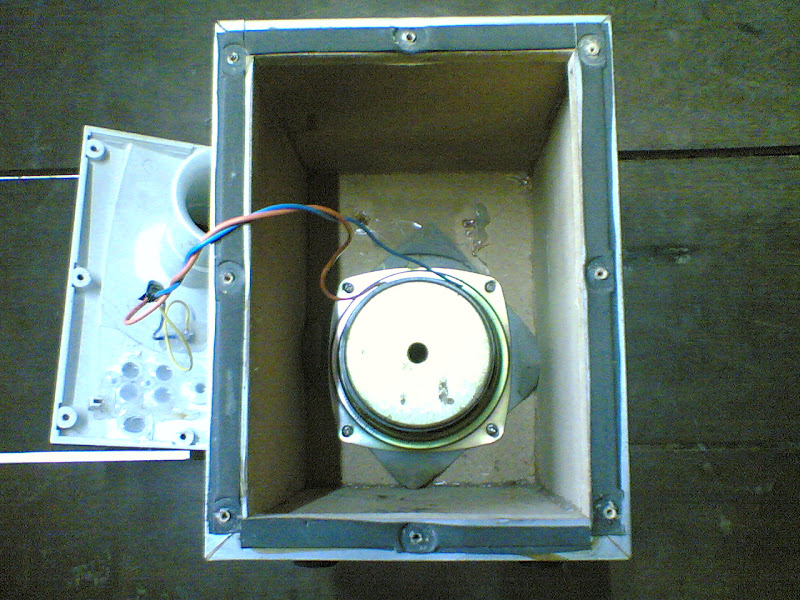

โครงสร้างภายในตู้

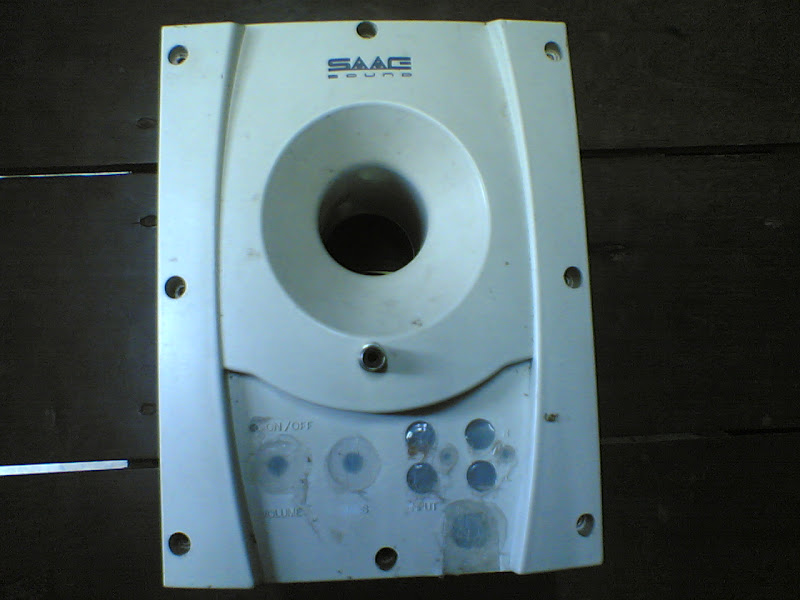

ด้านหน้า

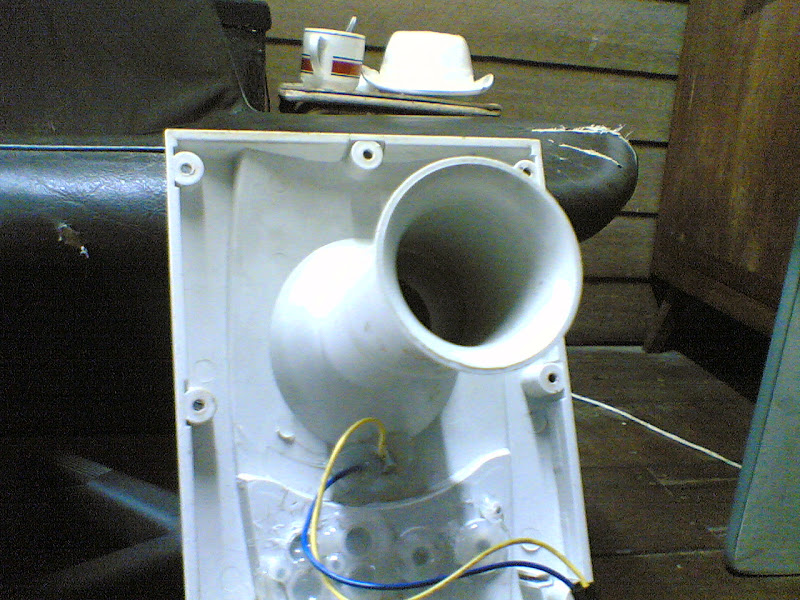

เปิดฝาครอบพลาสติกออก

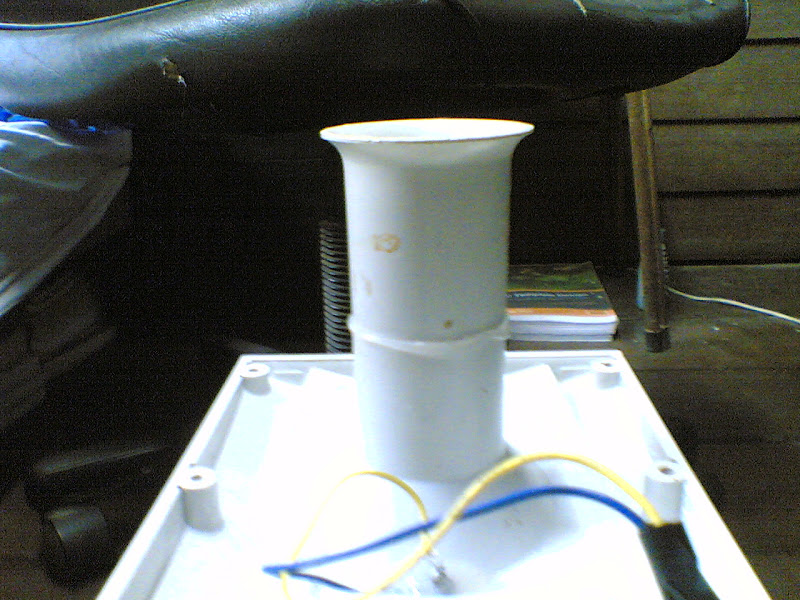

ท่อ

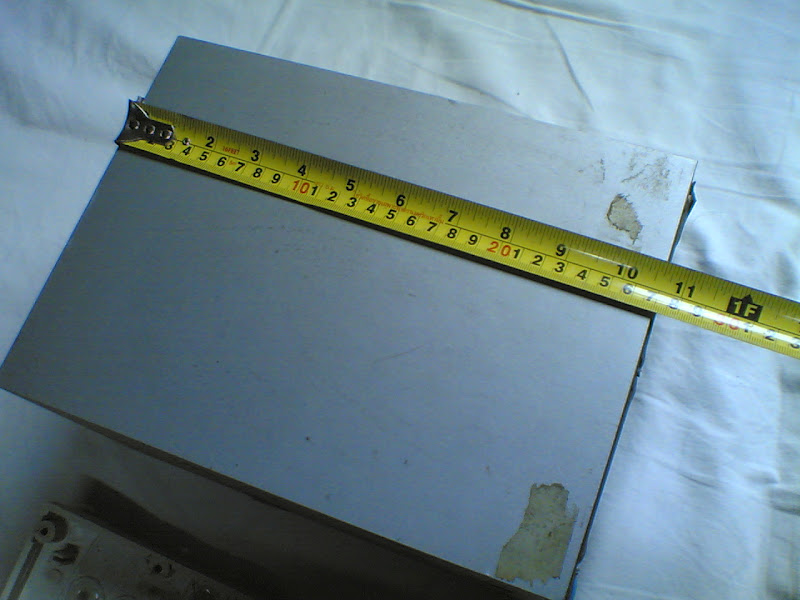

ความยาวตู้จากหัวถึงท้าย ประมาณ 27 เซนติเมตร

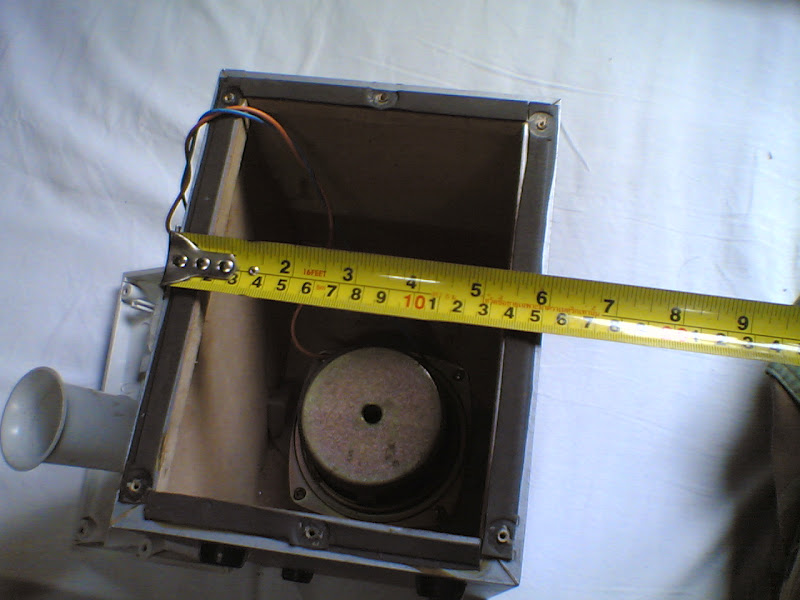

ความกว้างของตู้ 15 เซนติเมตร

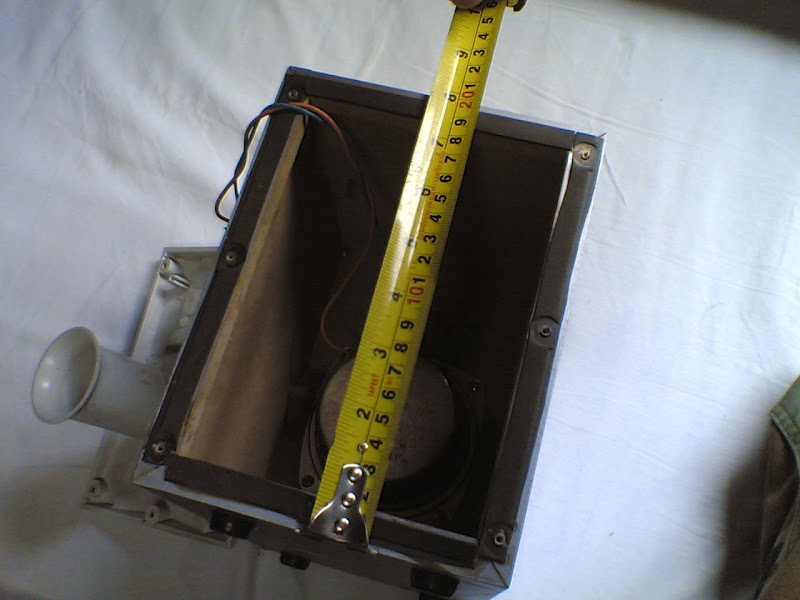

ความสูงของตู้ 20 เซนติเมตร

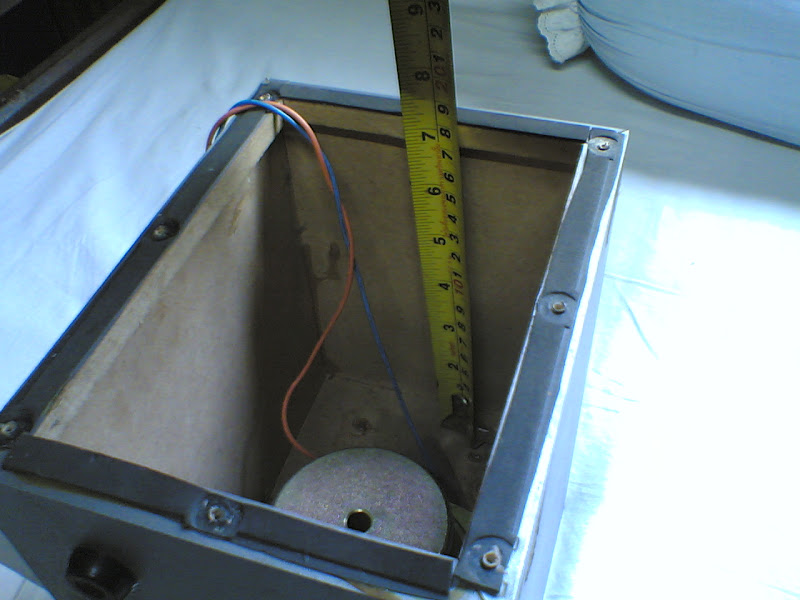

ความยาวตู้ส่วนที่ 1 (ส่วนเปิดดอกลำโพงหันหลังออก) 18 เซนติเมตร

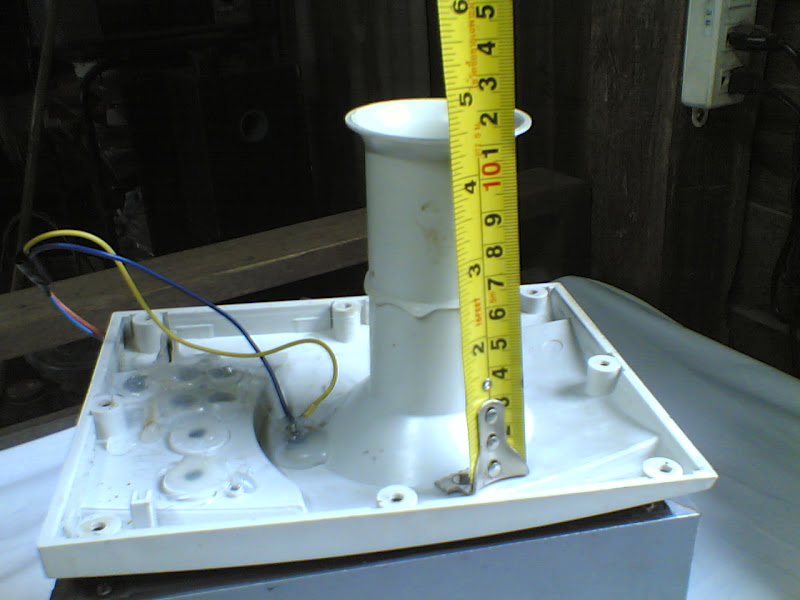

ความยาวท่อ 10 เซนติเมตร ไม่รวมส่วนที่บานหัวท้าย ส่วนที่บานประมาณ 1.5 - 2 เซนติเมตร

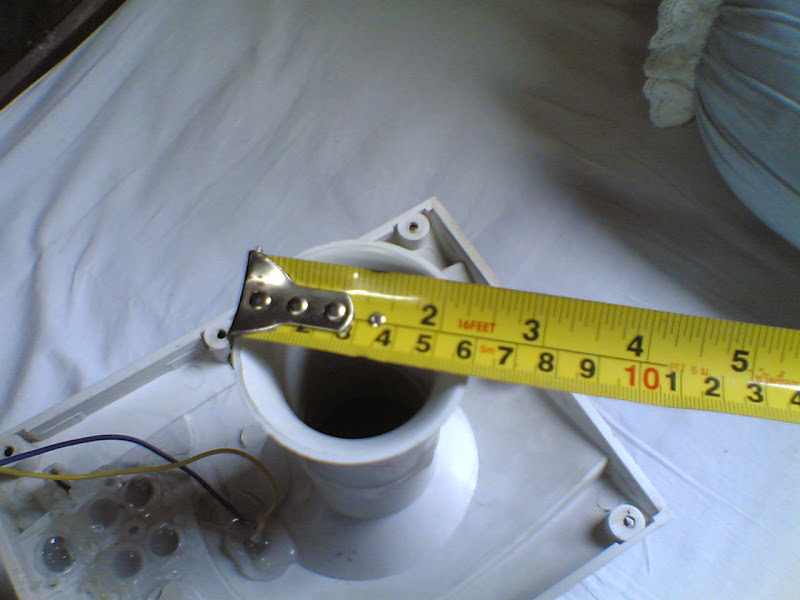

ความกว้างของท่อ ส่วนที่บาน 6 เซนติเมตร ส่วนที่ไม่บาน 4 เซนติเมตร

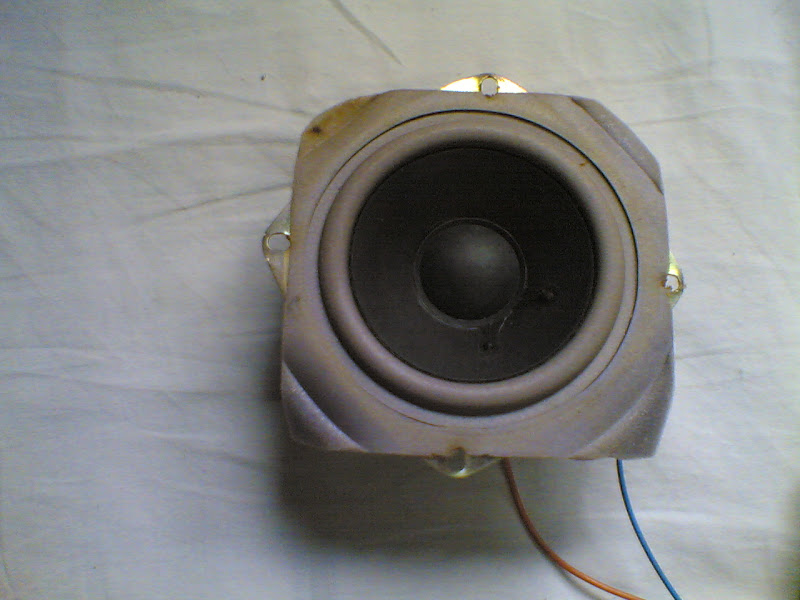

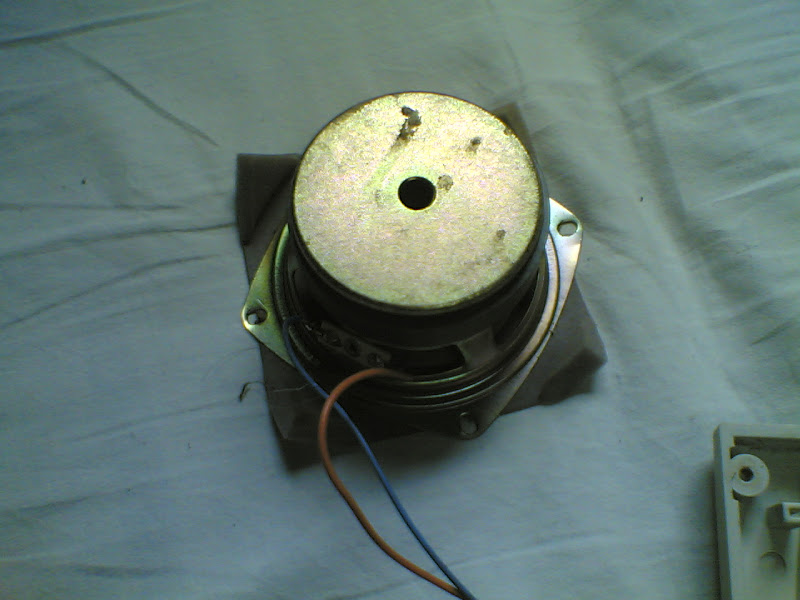

ดอกลำโพงขนาด 4 นิ้ว

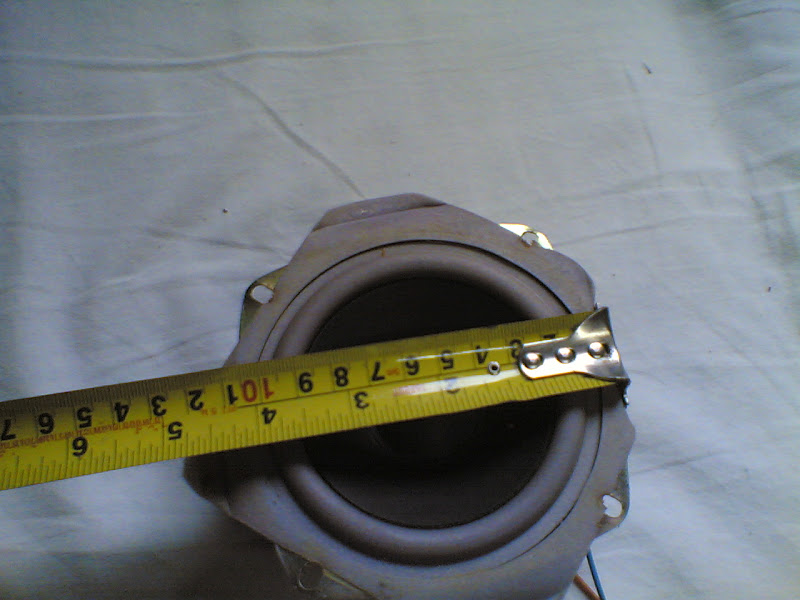

ดอกลำโพงขนาด 4 นิ้ว

ดอกลำโพงขนาด 4 นิ้ว

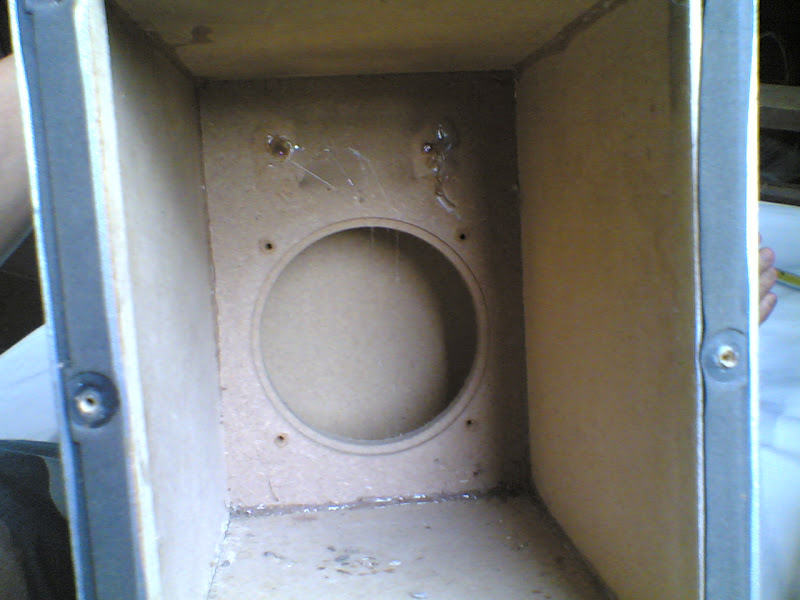

โครงสร้างภายในตู้

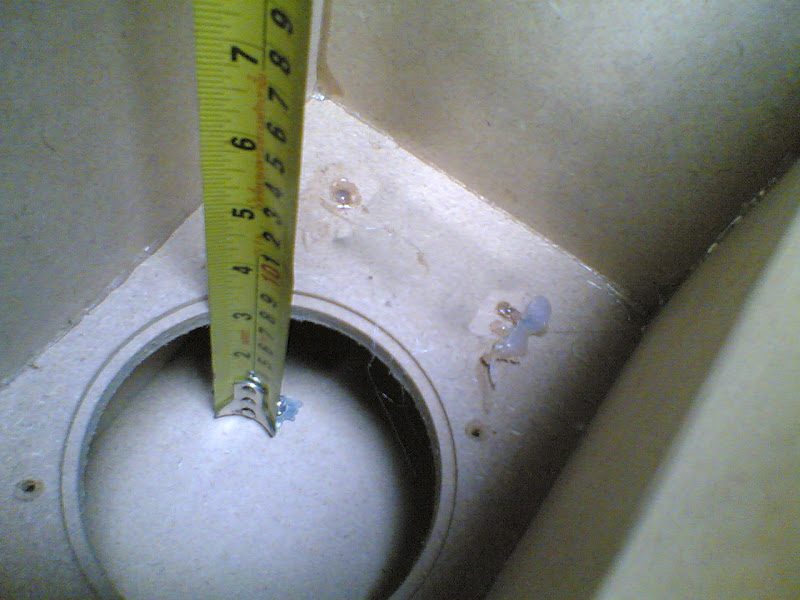

ส่วนที่ 1 ของตู้ ส่วนที่ปิด ดอกลำโพงหันหน้าเข้าไป เนื้อที่ประมาณ 7 เซนติเมตร

ผมจะบอกอะไร? ไม่ได้บอกอะไรครับเพื่อให้เห็นโครงสร้างภายในเฉย ๆ เผื่อท่านนักประดิษฐ์ ทั้งหลายจะเกิดไอเดียนำไปใช้สร้างตู้ลำโพงในแบบของตนเอง ตัวนี้จริง ๆ มีแอมป์ขับอยู่ในตัวแต่ผมเอาออกให้เหลือแต่ตู้ แอมป์ก็นำไปขับตู้ที่ใหญ่กว่า ปรากฎว่าเสียงดีครับ ถึงแม้ว่าวัตต์จะไม่สูงเท่าไหร่ แต่ขับลำโพงขนาด 10 นิ้ว 200วัตต์ สบาย ๆ ส่วนตู้ 10 นิ้ว bandpass จะได้นำเสนอในครั้งต่อไป
